160m 磁界ループアンテナの製作

160m用磁界ループアンテナを制作しました。
結論から書くと失敗でしたが、後学の為に残しておきます。

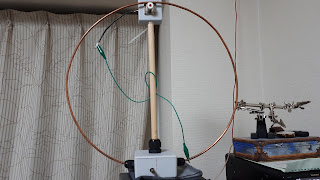

コンセプトとしては１mの銅パイプを使用して高さ35cm程度に抑えた極小アンテナ。
構想の段階からまず飛ばないだろうと予想。ただ、FT8ならある程度できるのではという期待がありました。
出力は10W～50Wを想定。

主な材料
・銅パイプ1m
・エアバリコン60pF
・3kV耐圧コンデンサ　計7nF程度

コンデンサ部

製作は難航しました。まずコンデンサ容量ですが、シミュレーションソフトにより5nF程度だと思っていたのですが全然違いました。また、給電ループのサイズも不明だった為、試行錯誤しながらとなりました。

特性(範囲1.90MHz～1.95MHz)

何度も半田付けをしては剥がす作業を繰り返してやっと狙いの帯域に落とし込めました。
160mでFT8ができるのは1.9MHz帯で1.908~1.910あたりらしい。

無線機に接続すると夜の7時過ぎだった為、室内設置でもFT8信号をキャッチ。
落ち着いて出力を５Ｗに設定。いや、念のために3Wに設定。SWR画面を睨みながら「Enable TX」をオン。狙い道理にSWRが全然立ってない！と思ったのが束の間、2,3秒もするとメーターが右へスーッと伸びていきSWRが3を超えていきました。

すぐに思いついたのが送信による発熱ですが。ループもコンデンサも熱を持っている様子はありません。考えらるのは、体感できない熱でも特性が変わる程繊細なのでしょうか？

その後もチューナーを使ったりして試していると、どうも送信していると周波数が高い方へ共振点がズレていくことが分かりました。ならば、ズレを見越した調整をしたらどうなるか…

今回はここまで、以後打開策が見つからなければ、このアンテナは分解されていることでしょう。

追記
セラコンの温度特性について、メーカーの良品でも100度で20%程度変わる。
7000pFが1度変われば、0.2%=14pF相当
体感30pFで1kHz程度共振周波数は変わる（？）
買ったのは中華セラコンなのでこれ以上の変化でしょう。

430MHz帯の磁界ループアンテナは50W送信でも比較的安定していた。
銅によるエアバリコンだったから熱も持ちにくく容量も小さいので安定していた。
